萊州市華泰絕緣材料有限公司

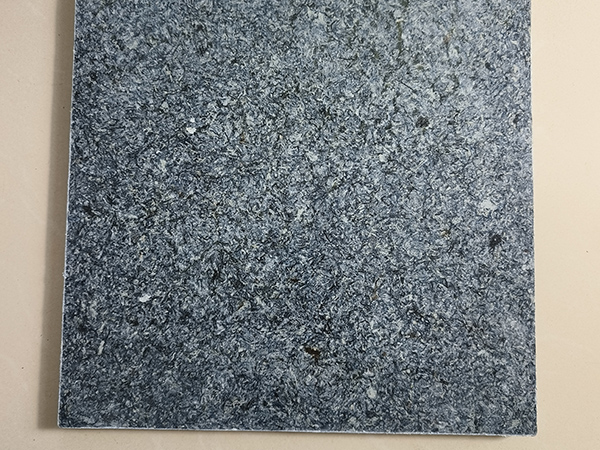

   片狀模塑料（Sheet Molding Compound，簡(jiǎn)稱SMC）是一種由樹脂、增強(qiáng)纖維、填料和其他添加劑組成的復(fù)合材料，廣泛應(yīng)用于汽車、建筑、電子電器等領(lǐng)域。SMC片材的機(jī)械性能是其在實(shí)際應(yīng)用中表現(xiàn)優(yōu)劣的關(guān)鍵因素。本文將從強(qiáng)度、剛度、韌性、疲勞性能、耐沖擊性等方面詳細(xì)分析SMC片材的機(jī)械性能。
       1. 強(qiáng)度性能
       SMC片材的強(qiáng)度性能主要包括拉伸強(qiáng)度、彎曲強(qiáng)度和壓縮強(qiáng)度。這些性能決定了材料在承受外力時(shí)的抗破壞能力。
       -拉伸強(qiáng)度：SMC片材的拉伸強(qiáng)度通常在50-150 MPa之間，具體數(shù)值取決于樹脂基體、纖維類型和含量、填料種類等因素。玻璃纖維增強(qiáng)的SMC片材具有較高的拉伸強(qiáng)度，而碳纖維增強(qiáng)的SMC片材則表現(xiàn)出更高的強(qiáng)度性能。 -彎曲強(qiáng)度：SMC片材的彎曲強(qiáng)度通常高于其拉伸強(qiáng)度，范圍在100-250 MPa之間。這是因?yàn)閺澢d荷下，材料表面承受拉伸應(yīng)力，而內(nèi)部承受壓縮應(yīng)力，SMC片材的纖維增強(qiáng)結(jié)構(gòu)能夠有效抵抗這種復(fù)合應(yīng)力。
       -壓縮強(qiáng)度：SMC片材的壓縮強(qiáng)度通常在100-200 MPa之間。壓縮強(qiáng)度主要取決于樹脂基體的硬度和填料的密實(shí)度。高填料含量的SMC片材通常具有較高的壓縮強(qiáng)度。
       2. 剛度性能
       剛度是指材料在受力時(shí)抵抗變形的能力，通常用彈性模量來衡量。SMC片材的剛度性能主要取決于纖維類型、含量以及樹脂基體的性能。
       -拉伸模量：SMC片材的拉伸模量通常在5-15 GPa之間。玻璃纖維增強(qiáng)的SMC片材具有較高的模量，而碳纖維增強(qiáng)的SMC片材模量更高，可達(dá)20 GPa以上。
       -彎曲模量：SMC片材的彎曲模量通常略高于拉伸模量，范圍在8-20 GPa之間。彎曲模量的高低直接影響材料在受力時(shí)的變形程度，高模量SMC片材在結(jié)構(gòu)件中能夠有效減少變形。
       3. 韌性性能
       韌性是指材料在斷裂前吸收能量的能力，通常用沖擊強(qiáng)度來衡量。SMC片材的韌性性能主要取決于樹脂基體的韌性和纖維的界面結(jié)合強(qiáng)度。
       -沖擊強(qiáng)度：SMC片材的沖擊強(qiáng)度通常在5-20 kJ/m2之間。纖維增強(qiáng)的SMC片材具有較高的沖擊強(qiáng)度，這是因?yàn)槔w維能夠有效阻止裂紋擴(kuò)展。此外，增韌樹脂的引入可以進(jìn)一步提高SMC片材的韌性。

   4. 疲勞性能
       疲勞性能是指材料在循環(huán)載荷下的耐久性。SMC片材的疲勞性能主要取決于纖維的分布、樹脂基體的韌性以及界面的結(jié)合強(qiáng)度。
       -疲勞壽命：SMC片材在循環(huán)載荷下的疲勞壽命通常較長(zhǎng)，特別是在低應(yīng)力水平下。纖維增強(qiáng)的SMC片材能夠有效分散應(yīng)力，延緩裂紋擴(kuò)展，從而提高疲勞壽命。
       -疲勞強(qiáng)度：SMC片材的疲勞強(qiáng)度通常為其靜態(tài)強(qiáng)度的50%-70%。通過優(yōu)化纖維含量和分布，可以進(jìn)一步提高SMC片材的疲勞強(qiáng)度。
       5. 耐沖擊性
       耐沖擊性是指材料在受到突然沖擊時(shí)的抗破壞能力。SMC片材的耐沖擊性主要取決于纖維類型、含量以及樹脂基體的韌性。
       -落錘沖擊測(cè)試：在落錘沖擊測(cè)試中，SMC片材通常表現(xiàn)出較高的抗沖擊性能。纖維增強(qiáng)的SMC片材能夠有效吸收沖擊能量，減少材料破壞。
       6. 其他機(jī)械性能
       除了上述主要性能外，SMC片材還具有以下機(jī)械性能特點(diǎn)：
       -各向異性：SMC片材的機(jī)械性能通常表現(xiàn)出一定的各向異性，即在不同方向上性能有所差異。這是由于纖維在模壓過程中存在一定的取向性。
       -蠕變性能：SMC片材在長(zhǎng)期載荷下的蠕變變形較小，表現(xiàn)出良好的尺寸穩(wěn)定性。
       -耐磨性：SMC片材的耐磨性較好，特別是在高填料含量的情況下，能夠有效抵抗表面磨損。
       7. 影響機(jī)械性能的因素
       SMC片材的機(jī)械性能受多種因素影響，主要包括：
       -纖維類型和含量：玻璃纖維、碳纖維等增強(qiáng)纖維的類型和含量直接影響SMC片材的強(qiáng)度、剛度和韌性。
       -樹脂基體：樹脂基體的種類（如不飽和聚酯、環(huán)氧樹脂等）和性能對(duì)SMC片材的機(jī)械性能有重要影響。
       -填料種類和含量：填料的種類（如碳酸鈣、滑石粉等）和含量影響SMC片材的硬度、壓縮強(qiáng)度和耐磨性。
       -成型工藝：模壓溫度、壓力和時(shí)間等工藝參數(shù)對(duì)SMC片材的纖維分布和界面結(jié)合強(qiáng)度有重要影響。
       SMC片材作為一種高性能復(fù)合材料，具有優(yōu)異的機(jī)械性能，包括高強(qiáng)度、高剛度、良好的韌性和疲勞性能。這些性能使得SMC片材在汽車、建筑、電子電器等領(lǐng)域得到廣泛應(yīng)用。通過優(yōu)化纖維類型、樹脂基體和成型工藝，可以進(jìn)一步提高SMC片材的機(jī)械性能，滿足更多應(yīng)用場(chǎng)景的需求。
